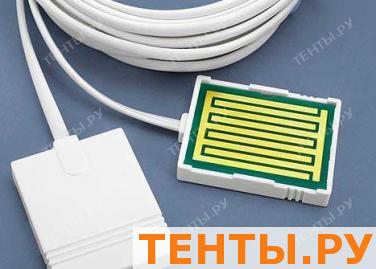

Проводной датчик протечки WSU (water sensor universal).

Артикул: 51875

780 руб.

Количество:



Датчик предназначен для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Датчики протечки воды устанавливаются в местах вероятного появления воды.

Габаритные размеры датчика протечки воды (без учета кабеля)

35х47х8 мм.

Длина соединительного кабеля

3 метра.

Напряжение питания

от +5 до +30 вольт.

Максимальный ток потребления

6 мА

Два выходных сигнала (OUT1, OUT2).



Тип выходного сигнала (OUT) датчика

«открытый коллектор».

Максимальный ток нагрузки выходного каскада (Iк)

100 мА.

Максимальное напряжение выходного каскада (Uкэ)

30 вольт.

Герметичный корпус со степенью защиты IP67.



Температура эксплуатации:

от -30 до +60 градусов.

Максимальная длина соединительного кабеля

100 метров.

Выходной каскад датчика протечки WSU.

красный (коричневый) провод (Vcc) питание от +5 до +30 вольт.

черный(белый) провод (OUT2)

зеленый провод (OUT1)

желтый провод (GND)









Нормальное состояние
выходного каскада датчика.

Аварийное состояние выходного каскада
датчика при обнаружении протечки воды.

После обнаружения протечки воды:
выход OUT1 (зеленый провод) остается в аварийном состоянии до отключения питания (Vcc);
выход OUT2 (черный провод) остается в аварийном состоянии до пропадания воды с электродов датчика WSU.
