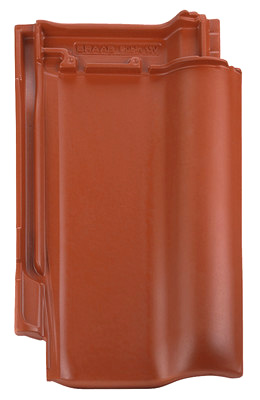

Рубин 13V

Низкопрофильная кровельная черепица.

Кровельная черепица с низким профилем совмещает в себе красоту, не подвластную времени с высоким качеством и функциональностью. Серия «Рубин» имеет высочайшую степень защиты от дождя за счет пазовых замков. Она превосходно подходит, как для пологих, так и для крутых крыш. Благодаря разнообразию цвета и множеству доборных элементов, при помощи черепицы серии «Рубин», можно осуществить особые эксклюзивные проекты.



Характеристики


Средняя длина покрытия: 330 – 360 мм

Средняя ширина покрытия: примерно 224 мм

Расход на 1 м²: примерно 12,4 – 13,5 шт.

Вес одной штуки: около 3,2 кг

Рекомендуемый угол наклона кровли: от 16°

Возможный уклон кровли: от 10° до 90°

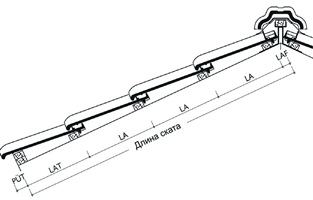

Поперечный разрез кровли

  Поперечный разрез кровли (скат кровли).

LAF - расстояние от конька до обрешетки равно 40 мм при уклоне кровли до 30°; 30 мм - от 30 до 45° и 20 мм более 45°;
LA - шаг обрешетки;
LAT - шаг обрешетки на свесе.


Длина ската будет равна: L = LAT + LA x n + LAF, где n - количество рядов черепицы.

Продольный разрез кровли



Особенности применения



Уклон



Рекомендации по гидроизоляции



>16

Для чердачных крыш (без утепления стропильной конструкции) можно не применять подкровельную пленку.

14...16

Необходима подкровельная пленка, уложенная с увеличенным нахлестом (15-20 см).

10...14

Необходима нижняя кровля по сплошному настилу.

0...10

Применение черепицы не допускается.
