Турмалин

Турмалин – является немецкой моделью пазовой черепицы. Её гладкая поверхность благодаря специальному покрытию всегда остается чистой и красивой. Уложенная на крыше, она сопоставима с покрытие из полированных каменных плит. Идеально подходит для домов в стиле High-Tech.



Характеристики


Шаг обрешетки: 355-380 мм

Средняя ширина покрытия: 238 мм

Расход на 1 м²: приблизительно 11,1 штук

Вес: 4,4 кг

Возможный уклон кровли: от 10 до 90°

Рекомендуемый наклон кровли: от 30°

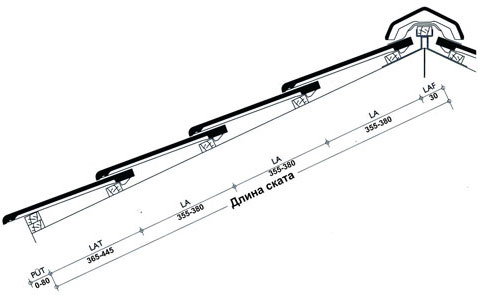

Поперечный разрез кровли

  Поперечный разрез кровли (скат кровли).

LAF - расстояние от конька до обрешетки равно 45 мм при уклоне кровли до 30°; 40 мм - от 30 до 45° и 35 мм более 45°;
LA - шаг обрешетки;
LAT - шаг обрешетки на свесе.


Длина ската будет равна: L = LAT + LAF + LA x n, где n - количество рядов черепицы.

Продольный разрез кровли



Особенности применения



Уклон



Рекомендации по гидроизоляции



>30

Для чердачных крыш (без утепления стропильной конструкции) можно не применять подкровельную пленку.

24...30

Необходима подкровельная пленка, уложенная с увеличенным нахлестом (15-20 см).

10...24

Необходима нижняя кровля по сплошному настилу.

0...10

Применение черепицы не допускается.
